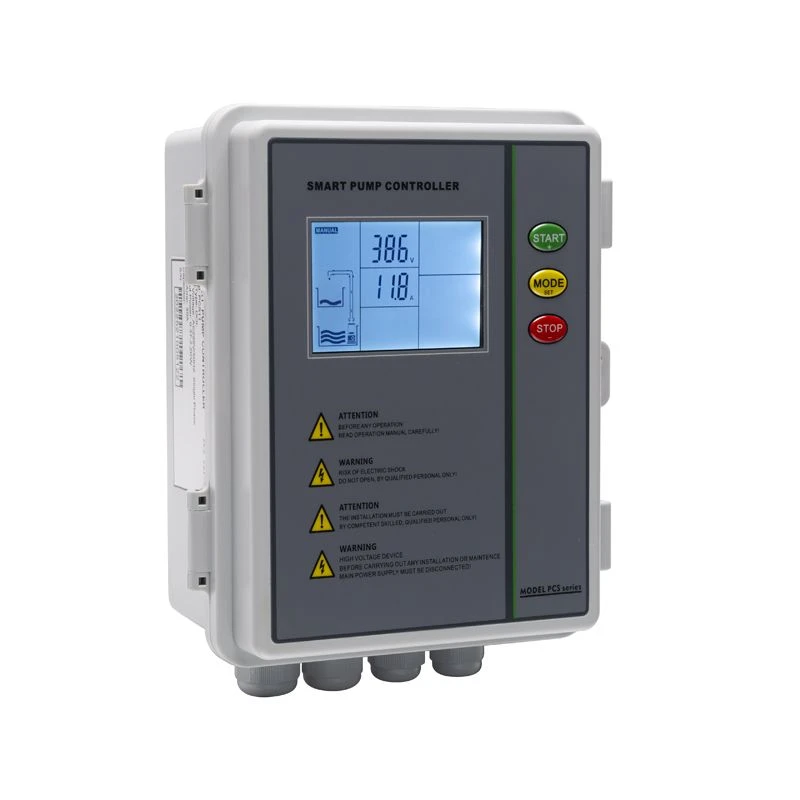

בקר משאבה תלת פאזי
בקר משאבה תלת פאזי PCS31, מתאים למשאבת באר עמוק, משאבת ביוב, משאבת דחף וסוגים אחרים של משאבת מים.
- משלוח מהיר
- בקרת איכות
- שירות לקוחות 24/7
הצגת המוצר
בקר המשאבה התלת פאזי PCS31 מתאים למשאבות מאיץ, משאבות ביוב, משאבות באר עמוק וסוגים אחרים של משאבות מים.
רעיון העבודה הבסיסי של הבקר הוא להשיג הגנה ובקרה אוטומטית באמצעות מעגל משולב עם פונקציית סינתזה של תוכנית כאות פלט העין של החיישן.
שבב בעל קיבולת גדולה משמש את בקר המשאבה התלת פאזי, המאפשר עדכון תוכנית.
בתנאי הפעלה טיפוסיים, זרם המשאבה מתועד במדויק על ידי מנגנון הגדרת הפרמטר המפתח היחיד שלנו. ניתן לזהות את ההגנה מפני סיבוב יבש, עומס יתר ותיקיית משאבה על ידי מדידת הזרם בתנאים שונים.
בניגוד לבקרים אחרים בשוק, ה-PCS31 מציע הגנת היפוך פאזה. עם הגנה זו, כל משאבה שפועלת תדע מתי מתרחש שלב פתוח.
השימושים העיקריים המסורתיים של העברת מתג טבילה
1. מים מועברים מהמיכל העליון למיכל הנמוך.
2. מאיץ משאבת הקידוח.
3. ניקוז בור.
מאפיינים מיוחדים חלים כאשר הוא משמש להעברת מים.
מערכת מילוי מים מופעלת באופן אוטומטי כאשר בדיקה מפלס מחוברת.
שקול את התרחיש הבא: לאספקת המים התחתונה יש מיכל עליון ריק. על פי לוגיקה תפעולית רגילה, המיכל התחתון אינו יכול לשאוב מים עד שמפלס הנוזל מגיע לבדיקה השלישית. אם המתח יכבה ונדלק שוב, הבקר יקבע רק אם יש מים בבדיקה השנייה במקום לקבוע אם הבדיקה השלישית הושגה. הוא יחזור להיגיון התפקוד האופייני שלו לאחר המחזור הראשוני.
הגדרת פרמטר ראשי:
|
פָּרָמֶטֶר |
תיאור |
טווח |
ערך ברירת מחדל |
|
001 |
מגברים להגנה מפני ריצה יבשה. |
0.0 A |
|
|
002 |
מגברי יציאה להגנה מפני עומס יתר. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
מגברי יציאה להגנה על דוכן. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
מתח יציאה להגנה מתחת למתח. |
175 וולט (חד פאזי) 300 וולט (תלת פאזי) |
|
|
005 |
הגנה מפני מתח יתר. |
253 V (חד פאזי) 439 V (תלת פאזי) |
|
|
006 |
זמן תגובה להגנה מפני ריצה יבשה. |
0 – 254 שניות |
6 שניות |
|
007 |
זמן התאוששות להגנה מפני ריצה יבשה. |
0 – 254 דקות |
5 דקות |
|
008 |
פונקציית טיימר אם עובדים עם יישומים |
00 – 01 |
00 (לא) [01 כן] |
|
009 |
זמן הפעלת המשאבה. |
0 – 254 דקות |
5 דקות (רק אם 008 מופעל או מתג טבילה במצב 10) |
|
010 |
זמן עצירת משאבה. |
0 – 254 דקות |
5 דקות (רק אם 008 מופעל או מתג טבילה במצב 10) |
|
011 |
טיימר עצירת משאבה במצב ידני. |
0 – 254 דקות |
0 דקות (0=לא פעיל) |
|
012 |
פונקציית נעילת LCD & כפתורים. |
00 - 01 |
00 (לא נעול) [01 נעול] |
|
|
|||
|
013 |
הגנת פאזה והיפוך פאזה פתוחה. [00 (שלב פתוח והיפוך פאזה כבוי)] [01 (פתוח שלב כבוי, היפוך שלב מופעל)] [02 (פאזה פתוחה ON, היפוך פאזה כבוי)] [03 (פאזה פתוחה והיפוך פאזה מופעל)] |
00 - 03 |
03 (פרמטר 013 זמין רק לתלת פאזי) לאחר ההגדרה, נא לכבות אותו ואז זה יכול להיות זמין. |
|
הפרמטרים הבאים גלויים רק עבורבקרה תרמית כאשר חיבור עםPT 100 Tמודול ההרחבה מצויד. |
|||
|
014 |
טמפרטורת תחילת המשאבה. המשאבה תתחיל מתחת לטמפ' המוגדרת. |
0 – 100 מעלות |
35 מעלות |
|
015 |
טמפרטורת עצירת המשאבה. המשאבה תעצור מעל הטמפ' המוגדרת. |
0 – 100 מעלות |
45 מעלות |
תכונות אחרות
1. מספר שימושים לאפשרויות באמצעות הגדרת פרמטרים ומתגי דיפ.
2. הגנה מפני פאזה פתוחה, היפוך פאזה, עומס יתר, תת-מתח, משאבות שנתקעו, ריצה יבשה ומתח יתר.
3. אפשרויות דיור קטנות IP 65 שונות
4. כפתור בודד לכיול פרמטרים.
5. מצב הפעלת המשאבה מוצג על ה-LCD.
6. אימות זמן ריצה מצטבר של משאבה
7. שאבו את חמש השגיאות האחרונות ובדקו אותן.
8. ניתן לעצור את המשאבה באופן אוטומטי במצב ידני על ידי הגדרת טיימר.
9. ניתן לשנות את התוכנה כדי לעמוד בדרישות הספציפיות לאתר.
10. טווח מתח הפעלה: 0.75–4 kw, 5.5–7.5 kw, 11–15 kw
11. מתח בר השגה בין 280 ל-460 וולט.
